UT 2 TOFD (Teil 4)

1 / 14

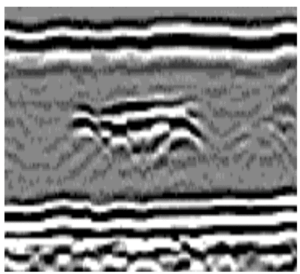

Durch welche Unregelmäßigkeit kann die im ursprünglichen TOFD-Bild dargestellte Anzeige verursacht worden sein?

Durch eine Porenzeile

Durch einen Lagenbindefehler

Durch einen senkrecht zur Oberfläche verlaufenden Riss

Durch einen Wurzelriss

2 / 14

Welche Erscheinung im B-Bild deutet auf eine Inhomogenität an der Oberfläche bzw. Prüfseite des untersuchten Prüfgegenstandes hin?

Eine Störung der Rückwandreflexion

Ein Versatz der Lateralwelle

Ein Versatz sowohl in der Rückwandreflexion als auch in der Lateralwelle

Eine TOFD-Anzeige zwischen Lateralwelle und Rückwandreflexion

3 / 14

Welche der folgenden Einflüsse bzw. Erscheinungen können bei einer TOFD-Prüfung im B-Bild erkannt werden?

Eine fehlende bzw. unzureichende Ankopplung

Charakteristische Anzeigen von Fehlern

Probleme beim Triggern der Zeitachse

Alle genannten Erscheinungen können im B-Bild erkannt werden.

4 / 14

Ist es für die TOFD-Bewertung sinnvoll, sowohl das A-Bild als auch das B-Bild zu betrachten?

Nein. Für die Bewertung genügt das B-Bild.

Für die Fehlerbewertung ist ausschließlich das A-Bild erforderlich.

Ja, insbesondere um eine Amplitudenbewertung durchführen zu können.

Ja, da dadurch die Phasenlage einfacher betrachtet und zugeordnet werden kann.

5 / 14

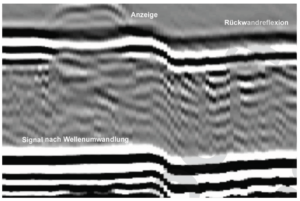

Kann das dargestellte Bild gemäß DIN EN ISO 10863 für eine TOFD-Bewertung verwendet werden?

Ja, da lediglich eine zu hohe Verstärkung eingestellt wurde.

Nein, weil sich die Lateralwelle nicht innerhalb des Zeitfensters befindet.

Nein, weil die eingestellte Verstärkung zu hoch ist.

Ja, das Bild ist für die Bewertung geeignet.

6 / 14

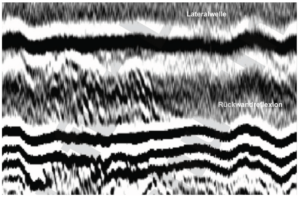

Welche Ursache bzw. Charakteristik ist anhand des dargestellten TOFD-Bildes zu erkennen?

Die Prüfgeschwindigkeit wurde zu niedrig gewählt.

Es handelt sich um Gefügeanzeigen.

Die Verstärkung wurde zu hoch eingestellt.

Die Verstärkung wurde zu niedrig eingestellt.

7 / 14

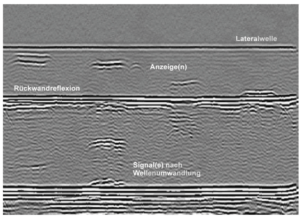

Wie viele TOFD-Anzeigen mit einer erkennbaren Ausdehnung können in dem dargestellten TOFD-Bild identifiziert werden?

Nur eine Anzeige mit Ausdehnung

Mindestens vier eindeutig erkennbare Anzeigen mit Ausdehnung

Insgesamt sechs Anzeigen mit Ausdehnung

Mindestens drei eindeutig erkennbare Anzeigen mit Ausdehnung

8 / 14

Welche der folgenden Aussagen über die TOFD-Technik ist zutreffend?

Mit TOFD können sämtliche Schweißnahtfehler erfasst und bildlich dargestellt werden.

In Kombination mit anderen UT-Verfahren kann TOFD die Wahrscheinlichkeit des Fehlernachweises erhöhen.

TOFD macht die Anwendung aller anderen UT-Verfahren überflüssig.

Mit TOFD lassen sich sämtliche Fehlerkoordinaten problemlos erfassen und darstellen.

9 / 14

Wie viele TOFD-Anordnungen sind gemäß DIN EN ISO 10863 für eine normgerechte, empfohlene TOFD-Prüfung einer 95 mm dicken Schweißnaht erforderlich?

Die Norm schreibt keine bestimmte Anzahl von TOFD-Anordnungen vor.

Zwei TOFD-Anordnungen sowie zusätzlich eine PA-Prüfung mit 45° und 60°

Zwei TOFD-Anordnungen

Drei TOFD-Anordnungen

10 / 14

Welche Anforderungen stellt DIN EN ISO 10863 an die Qualifizierung bzw. Zertifizierung des Personals, das TOFD-Prüfungen durchführt und Anzeigen bewertet?

Es ist eine UT-2-Zertifizierung nach DIN EN ISO 9712 erforderlich.

Eine UT-1-Zertifizierung mit einer zusätzlichen Ausbildung einschließlich Prüfung in der TOFD-Technik ist ausreichend.

Für das Erstellen von Prüfanweisungen ist eine UT-2-Zertifizierung einschließlich zusätzlicher Ausbildung und Prüfung in der TOFD-Technik erforderlich.

Zum Erstellen von Prüfanweisungen ist mindestens eine UT-3-Zertifizierung einschließlich zusätzlicher Ausbildung und Prüfung in der TOFD-Technik notwendig.

11 / 14

Welche Sensorik-Parameter werden gemäß DIN EN ISO 10863 für eine Schweißnaht mit einer Wanddicke von 140 mm und die dritte bzw. untere TOFD-Anordnung empfohlen?

Mittlere Frequenz 5 MHz, Wandlergröße 5 mm, Nennwinkel 45°

Mittlere Frequenz 5 MHz, Wandlergröße 15 mm, Nennwinkel 70°

Mittlere Frequenz 2 MHz, Wandlergröße 5 mm, Nennwinkel 60°

Mittlere Frequenz 2 MHz, Wandlergröße 15 mm, Nennwinkel 45°

12 / 14

Bei welcher Prüfklasse nach DIN EN ISO 10863 darf auf einen Vergleichskörper zur Kontrolle der Prüfkopfanordnung und der Einstellung der Empfindlichkeit verzichtet werden?

Prüfklasse A

Prüfklasse B

Prüfklasse C

Prüfklasse D

13 / 14

Welcher Wanddickenbereich kann mit der folgenden Prüfausrüstung nach DIN EN ISO 10863 noch normgerecht bzw. im empfohlenen Bereich mittels UT-TOFD geprüft werden?

Frequenz: 5 MHz
Einschallwinkel: 60°
Schwingerdurchmesser: 5 mm

6 mm bis 15 mm

> 10 mm bis 35 mm

> 15 mm bis 50 mm

> 35 mm bis 100 mm

14 / 14

Bei einer Schweißnaht mit einer Wanddicke von 115 mm soll die mittlere TOFD-Anordnung gemäß DIN EN ISO 10863 eingesetzt werden.

In welcher Tiefe befindet sich dabei der Schnittpunkt der beiden Schallbündel?

In einer Tiefe von ungefähr 64 mm

In einer Tiefe von ungefähr 102 mm

In einer Tiefe von ungefähr 26 mm

In einer Tiefe von ungefähr 77 mm
