Für eine TOFD-Prüfung steht folgende Prüfausrüstung zur Verfügung:

• Frequenz: f = 10 MHz
• Einschallwinkel: α = 70°
• Schwingerdurchmesser: 3 mm

Für welchen Wanddickenbereich kann mit dieser Ausrüstung nach DIN EN ISO 10863 noch normgerecht bzw. im empfohlenen Bereich mittels UT-TOFD-Technik geprüft werden?

Mehrere TOFD-Anzeigen sollen nach DIN EN ISO 15626 unter Anwendung der Zulässigkeitsgrenze 3 bewertet werden. Die Wanddicke beträgt 40 mm, die untersuchte Schweißnaht ist 650 mm lang.

Es wurden folgende vier inneren Inhomogenitäten festgestellt:

Anzeige 1:
t1 = 34,2 mm, t2 = 38,3 mm, Δl = 57 mm, Beginn bei l1 = 45 mm

Anzeige 2:
t1 = 31,0 mm, t2 = 34,8 mm, Δl = 55 mm, Beginn bei l1 = 152 mm

Anzeige 3:
t1 = 32,0 mm, t2 = 36,2 mm, Δl = 45 mm, Beginn bei l1 = 255 mm

Anzeige 4:
t1 = 33,8 mm, t2 = 36,9 mm, Δl = 25 mm, Beginn bei l1 = 342 mm

Wie sind die vorliegenden Anzeigen insgesamt zu bewerten?

Bei der Prüfung einer Schweißnaht mit dem UT-TOFD-Verfahren gilt die Zulässigkeitsgrenze 2 nach DIN EN ISO 15626. Die Wanddicke beträgt 70 mm.

Es wird eine innere Inhomogenität festgestellt. Ihre Positionen werden mit t1 = 33,3 mm und t2 = 38,1 mm angegeben; die ermittelte Länge beträgt 45 mm.

Wie ist diese TOFD-Anzeige einzustufen?

Eine TOFD-Anzeige soll nach DIN EN ISO 15626 bewertet werden. Es wird ausschließlich eine UT-TOFD-Prüfung durchgeführt. Für die Schweißnaht gilt nach DIN EN ISO 5817 die Bewertungsgruppe B. Die Wanddicke beträgt 45 mm.

In einer Tiefe von 8,4 mm wird eine untere Rissspitze mit einer Länge von 12 mm erkannt. Die Rissspitze besitzt die gleiche Phasenlage wie die Lateralwelle, die zudem deutlich gestört ist.

Wie ist diese Anzeige zu bewerten?

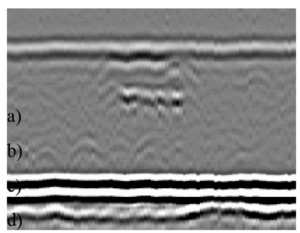

Welcher Schweißnahtfehler wird durch die im ursprünglichen TOFD-Bild dargestellte Anzeige charakterisiert?

Wie viele TOFD-Anordnungen sind nach DIN EN ISO 10863 für die Prüfung einer Schweißnaht mit einer Wanddicke von 150 mm erforderlich?

Eine Schweißnaht besitzt eine Wanddicke von 60 mm und soll mit zwei TOFD-Prüfköpfen bei einem Winkel von 60° untersucht werden. Der zu erfassende Tiefenbereich reicht von t/2 bis t.

Welcher Abstand der Schallaustrittspunkte (SMA) ist nach DIN EN ISO 10863 einzustellen?

Welche Erscheinung im B-Bild kann auf eine Inhomogenität an der Oberfläche bzw. Prüfseite des Prüfgegenstandes hinweisen?

Welche Voraussetzungen müssen gemäß DIN EN ISO 10863 erfüllt sein, damit ein TOFD-Bild als zufriedenstellend angesehen werden kann?

Welche Merkmale eines TOFD-Bildes können Hinweise auf die Art einer vorhandenen Inhomogenität geben?

Wie werden Anzeigen bei einer TOFD-Prüfung im Wesentlichen erkannt bzw. identifiziert?

Welche Ursache kann dazu führen, dass im TOFD-Bild Linien fehlen?

Für eine Schweißnaht wurde gemäß DIN EN ISO 5817 die Bewertungsgruppe B festgelegt. Welche Prüfklasse ist für die TOFD-Prüfung nach DIN EN ISO 10863 anzuwenden?

Welche der folgenden Aussagen zur Darstellung in einem TOFD-Bild trifft zu?

Welche künstlichen Testfehler muss ein Vergleichskörper mit einer Wanddicke von 12 mm gemäß DIN EN ISO 10863 für eine TOFD-Prüfung aufweisen?

Welche Einschränkung ist als Nachteil der TOFD-Prüfung anzusehen?

Welche Merkmale im TOFD-Bild weisen darauf hin, dass ein Riss bis zur Oberfläche reicht?

Von welchen Einflussgrößen wird die Einstellung des Laufzeitfensters bei einer TOFD-Prüfung bestimmt?
