UT 2 TOFD (Teil 2)

1 / 14

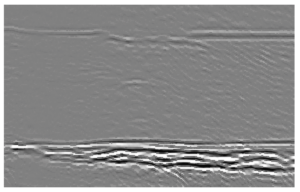

Das dargestellte TOFD-Bild zeigt eine charakteristische Anzeige.

Auf welche Art von Unregelmäßigkeit weist das dargestellte Signal hin?

Bindefehler

Innenliegender Riss

Schlechte Ankopplung aufgrund einer abgeschwächten Lateralwelle

Ein zur Oberfläche hin geöffneter Riss

2 / 14

Eine Schweißnaht besitzt eine Wanddicke von 120 mm und soll mit einem Einschallwinkel von 45° mittels TOFD geprüft werden.

Der Schnittpunkt der Schallbündel soll bei 8/9 der Wanddicke liegen.

Wie groß muss der Abstand der beiden Schallaustrittspunkte (SMA) sein?

SMA=213,33 mm

SMA=106,7 mm

SMA=180,0 mm

SMA=240 mm

3 / 14

Kann ein Lagenbindefehler in einer Schweißnaht mit dem TOFD-Verfahren nachgewiesen werden?

Nein, das TOFD-Verfahren ist hierfür grundsätzlich ungeeignet.

Ja. Der Lagenbindefehler kann aufgrund einer direkten Reflexion mit besonders hoher Amplitude angezeigt werden.

Nur wenn die beiden Enden des Lagenbindefehlers weit genug voneinander entfernt sind, sodass zwei Beugungsechos entstehen.

Nur wenn die Prüfempfindlichkeit entsprechend erhöht wird.

4 / 14

Welche Koordinaten eines Fehlers können mit einer TOFD-Prüfung bestimmt werden?

Nur die Längskoordinate

Nur die Querkoordinate

Nur die Tiefenkoordinate

Längs- und Tiefenkoordinate

5 / 14

Welche Signale sind im B-Bild eines fehlerfreien Prüfgegenstandes typischerweise vorhanden?

Nur die Lateralwelle

Nur die Rückwandreflexion

Sowohl die Lateralwelle als auch die Rückwandreflexionen

Bei fehlerfreiem Material sind im B-Bild grundsätzlich keine Anzeigen vorhanden.

6 / 14

Welche Einschränkung weist das TOFD-Verfahren auf?

Das Verfahren besitzt grundsätzlich nur ein geringes Rissnachweisvermögen.

Im Bereich der Decklage einer Schweißnaht ist das Auflösungsvermögen eingeschränkt, weil die Laufzeitunterschiede dort gering sind.

TOFD führt grundsätzlich zu besonders langen Prüfzeiten.

Das Verfahren besitzt ein besonders hohes Auflösungsvermögen für Bindefehler.

7 / 14

Wie wird die Prüfempfindlichkeit bei einer TOFD-Prüfung zunächst für alle Prüfklassen eingestellt?

Das Signal der Lateralwelle soll im A-Bild zwischen 40 % und 80 % BSH liegen.

Die Empfindlichkeit wird ausschließlich mithilfe von Vergleichskörpern mit künstlichen Reflektoren eingestellt.

Das Rückwandsignal muss grundsätzlich oberhalb von 100 % BSH liegen.

Da bei TOFD keine Echohöhenbewertung vorgenommen wird, ist die Empfindlichkeitseinstellung nur von untergeordneter Bedeutung.

8 / 14

Wie stellt sich ein innenliegender Riss bei der Auswertung des A-Bildes hinsichtlich der Phasenlage seiner beiden Rissspitzen dar?

Die obere Rissspitze erscheint ohne, die untere mit Phasenumkehr.

Die obere Rissspitze erscheint mit, die untere ohne Phasenumkehr.

Beide Rissspitzen werden ohne Phasenumkehr angezeigt.

Beide Rissspitzen weisen eine Phasenumkehr auf.

9 / 14

Wie kann das TOFD-System für die Bestimmung von Tiefenkoordinaten eingerichtet werden, wenn die Schallgeschwindigkeit des Prüfgegenstandes zunächst nicht bekannt ist?

Über eine Zweipunktjustierung an einem Vergleichskörper

Über eine Einpunktjustierung anhand des Rückwandsignals

Durch eine Zweipunktjustierung mithilfe der Lateralwelle und der Rückwandreflexion am Prüfgegenstand

Eine Justierung ist bei unbekannter Schallgeschwindigkeit grundsätzlich nicht möglich.

10 / 14

In einer Stahlschweißnaht mit einer Wanddicke von 15 mm wird bei einer Laufzeit von 9,78 µs eine punktförmige Anzeige festgestellt. Der Abstand zwischen den beiden TOFD-Prüfköpfen beträgt 55 mm.

In welcher Tiefe befindet sich der Reflektor?

15 mm

9 mm

11 mm

Die Tiefenlage kann ohne Kenntnis des Einschallwinkels nicht bestimmt werden.

11 / 14

Für welche Art von Unregelmäßigkeiten ist die TOFD-Prüfung besonders gut geeignet?

Lunker

Kleine Poren

Flächige Fehler, die im Wesentlichen senkrecht zur Prüfoberfläche verlaufen

Metallische Einschlüsse mit höherer Dichte

12 / 14

Welche charakteristische Anzeige im TOFD-Bild weist auf einen Riss hin, der zur Gegenfläche hin geöffnet ist?

Es erscheint lediglich eine Anzeige mit Phasenumkehr.

Es treten zwei Anzeigen mit Phasenumkehr auf.

Es wird ausschließlich ein Signal mit besonders hoher Amplitude sichtbar.

Eine Anzeige mit Phasenumkehr tritt auf und gleichzeitig ist das Rückwandsignal deutlich abgeschwächt.

13 / 14

Welche Auswirkungen kann eine unzureichende akustische Ankopplung der beiden TOFD-Prüfköpfe auf das Prüfergebnis haben?

Lediglich die Lateralwellenanzeige wird schwächer.

Fehleranzeigen im Prüfgegenstand weisen geringere Amplituden auf.

Ausschließlich die Rückwandanzeige wird abgeschwächt.

Sowohl die Lateralwelle als auch Fehler- und Rückwandanzeigen können abgeschwächt werden.

14 / 14

Welche künstlichen Reflektoren werden üblicherweise in Vergleichskörper für die TOFD-Prüfung eingebracht?

Ausschließlich Querbohrungen

Ausschließlich Nuten an der Ober- und Unterseite

Querbohrungen und Nuten

Vergleichskörper müssen grundsätzlich natürliche Fehler enthalten.

Dein Ergebnis ist

Die durchschnittliche Punktzahl beträgt 0%

0%
