UT 2 TOFD (Teil 1)

1 / 14

Welche Aussage beschreibt die Darstellung der oberen Spitze eines Risses im TOFD-Bild richtig?

Die obere Rissspitze wird grundsätzlich mit maximaler Amplitude dargestellt.

Die Anzeige der oberen Rissspitze weist gegenüber der Lateralwelle eine Phasenumkehr auf.

Die Anzeige der oberen Rissspitze erscheint gegenüber der Lateralwelle ohne Phasenumkehr.

Die obere Rissspitze verhindert beziehungsweise blockiert die Lateralwelle.

2 / 14

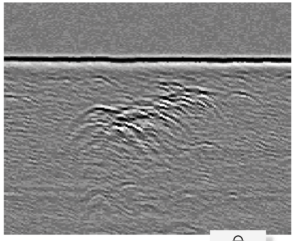

Das dargestellte TOFD-Bild stammt von einem Prüfgegenstand aus niedriglegiertem Stahl nach einer Wärmebehandlung.

Auf welche Unregelmäßigkeit weist die dargestellte Anzeige hin?

Schlackeneinschluss

Porennest

Bindefehler

Querriss

3 / 14

Im TOFD-Bild sind bei gleicher Längskoordinate zwei Anzeigen in unterschiedlichen Tiefen zu erkennen.

Eine eindeutige Unterscheidung ist grundsätzlich nicht möglich.

Durch Auswertung der Amplituden im A-Bild

Durch Betrachtung der Phasenlagen im A-Bild

Ausschließlich durch Vergleich mit entsprechenden Musterbildern aus einer Norm

4 / 14

Eine Schweißnaht mit einer Wanddicke von 25 mm soll mit zwei TOFD-Prüfköpfen bei einem Einschallwinkel von 60° geprüft werden.

Wie groß muss der Abstand der Schallaustrittspunkte (SMA) sein?

SMA=57,7 mm

SMA = 43,3 mm

SMA = 50,0 mm

SMA = 64,9 mm

5 / 14

Welche Aufgabe übernimmt ein Weggeber bei der TOFD-Prüfung?

Er dient zur Durchführung eines Sektorscans.

Er ermöglicht die wegabhängige Zuordnung von TOFD-Anzeigen und damit die Lokalisierung von Ungänzen.

Er ermöglicht die wegabhängige Zuordnung von TOFD-Anzeigen und damit die Lokalisierung von Ungänzen sowie die wegabhängige Zuordnung von TOFD-Anzeigen und damit die Lokalisierung von Ungänzen.

6 / 14

Wie kann bei einer TOFD-Prüfung die Querkoordinate eines Fehlers bestimmt werden?

Durch Prüfung von mindestens zwei unterschiedlichen Positionen aus

Die Querkoordinate lässt sich nicht eindeutig bestimmen, da Fehler mit unterschiedlicher Querposition dieselbe Laufzeit aufweisen können.

Durch die Verwendung unterschiedlicher Einschallwinkel

Durch Veränderung des Abstandes zwischen den beiden TOFD-Prüfköpfen

7 / 14

Welche Signale sind bei einem fehlerfreien Prüfgegenstand typischerweise im A-Bild einer TOFD-Prüfung zu erkennen?

Nur die Lateralwelle

Nur die Rückwandreflexionen

Die Lateralwelle und die Rückwandreflexionen

Bei fehlerfreiem Material sind im A-Bild keine Anzeigen vorhanden.

8 / 14

Ein Bauteil besitzt eine Wanddicke von 12 mm und soll mit einem 70°-Vorlaufkeil geprüft werden.

Welche Wellenart ist am Prüfgerät einzustellen?

Lateralwelle

Longitudinalwelle

Transversalwelle

Lateral- und Longitudinalwelle

9 / 14

Wie wird bei einer TOFD-Prüfung die Tiefenlage eines Reflektors bestimmt?

Durch den Vergleich mit einem bekannten Vergleichsreflektor

Durch eine separate Messung der Schallgeschwindigkeit

Durch Verschieben des Schallbündels innerhalb eines PA-Prüfkopfes

Durch Berechnung aus der gemessenen Laufzeit

10 / 14

Welche Schallgeschwindigkeit ist bei der TOFD-Prüfung für die verwendete Longitudinalwelle in Stahl anzusetzen?

Unterschiedliche Einschallwinkel können durch unterschiedliche Vorlaufstrecken realisiert werden.

TOFD-Prüfköpfe besitzen üblicherweise einen kleinen Schwingerdurchmesser und eine hohe Frequenz.

TOFD-Prüfköpfe bestehen aus Einschwingerelementen

Alle genannten Aussagen sind richtig.

11 / 14

Welche Signale können bei bekannter Schallgeschwindigkeit zur Justierung des Zeitfensters verwendet werden?

Die Justierung muss immer über die Lateralwelle und die Rückwandreflexion der Longitudinalwelle erfolgen.

Die Lateralwelle kann zur Festlegung des Nullpunktes der Messung beziehungsweise der Tiefenkoordinate 0 mm verwendet werden.

Es ist grundsätzlich eine Zweipunktjustierung an zwei unterschiedlichen Wanddicken erforderlich.

Die Rückwandreflexion der Longitudinalwelle kann zur Festlegung des Nullpunktes verwendet werden.

12 / 14

Was wird bei einer TOFD-Prüfung unter einem B-Bild verstanden?

Die Darstellung der Ultraschallechohöhenverteilung senkrecht zur Prüfoberfläche

Eine Grauwertdarstellung der Echohöhen einer gescannten Prüfoberfläche in Abhängigkeit von Scanweg und Tiefenkoordinate

Die Darstellung der Echohöhen ausschließlich über der Tiefenkoordinate

Die Darstellung der Echohöhe in Abhängigkeit vom Schallweg eines Scans

13 / 14

Welche Wellenart wird bei einer TOFD-Prüfung üblicherweise eingesetzt?

Ausschließlich Lateral- und Beugungswellen

Oberflächen- und Rückwandwellen

Transversalwellen

Longitudinalwellen

14 / 14

Welche Eigenschaften sollten TOFD-Prüfköpfe aufweisen, damit bei der Prüfung ein möglichst großer Bereich des Bauteils erfasst werden kann?

Große Divergenz und großer Schwingerdurchmesser

Geringe Divergenz und großer Schwingerdurchmesser

Große Divergenz und kleiner Schwingerdurchmesser

Geringe Divergenz und kleiner Schwingerdurchmesser
