UT 2 (Teil 8)
1 / 15
Wie groß sind Rand- und Kernzone bei einem Stahlgussstück mit t = 500 mm?
2 / 15
Wie groß sind Rand- und Kernzone bei einem Stahlgussstück mit t = 30 mm?
3 / 15
Bei einer 60°-Schrägeinschallung nach DIN EN 12680-1 an einem Stahlgussstück mit 100 mm Wanddicke wird folgende Anzeige ermittelt: ERG = 2,5 mm, Schallweg 20 bis 40 mm (Wanderbewegung in Wanddickenrichtung), Längenausdehnung = 20 mm, Tiefenausdehnung = 10 mm, Fläche = 200 mm², Abstand zur Prüffläche = 10 mm. Wie ist dieser Reflektor nach Gütestufe 3 zu beurteilen?
4 / 15

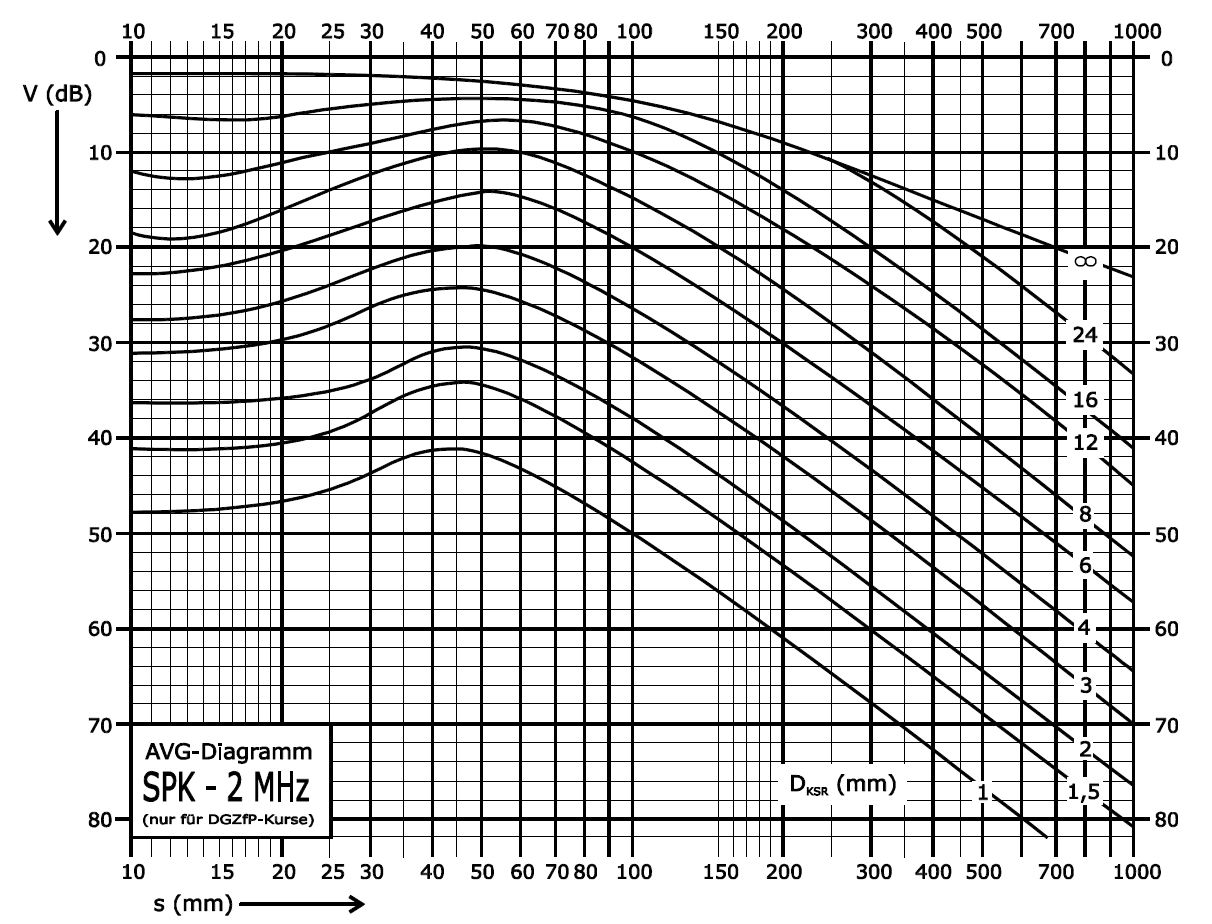

Ein Stahlgussstück mit 200 mm Wanddicke soll nach DIN EN 12680-1 mit der AVG-Methode geprüft werden. Mit einem Senkrechtprüfkopf (D = 24 mm, f = 2 MHz, siehe Diagramm) wurde Vj an der Rückwand zu 32 dB ermittelt. Welche Registrierverstärkung VR ist einzustellen?
5 / 15
An einem Stahlgussstück mit 350 mm Wanddicke wurden mit einem Senkrechtprüfkopf (D = 24 mm, f = 2 MHz, siehe Diagramm) folgende Werte ermittelt: V1 = 22 dB für das Rückwandecho (80 % BSH), V2 = 50 dB für Gefügeanzeigen (80 % BSH). Welcher Kreisscheibenreflektor (KSR) ist nach DIN EN 12680-1 gerade noch bewertbar?
6 / 15
Bei Senkrechteinschallung nach DIN EN 12680-1 an einem Stahlgussstück mit 120 mm Wanddicke wird folgende Anzeige ermittelt: Schallweg = 60 mm, ERG = 6 mm, Tiefenausdehnung = 30 mm, Flächenausdehnung = 20 cm², Rückwandechoschwächung = 8 dB. Wie ist dieser Reflektor nach Gütestufe 2 zu beurteilen? a) Zulässig ( ) b) Nicht zulässig, da die Tiefenausdehnung zu groß ist ( X ) c) Nicht zulässig, da die Flächenausdehnung zu groß ist ( ) d) Sowohl b) als auch c) treffen zu ( )
7 / 15
Mit einem Senkrechtprüfkopf (D = 24 mm, f = 1 MHz) wird in einem Stahlgussstück bei einem Schallweg von 150 mm eine Anzeige mit einer Halbwertsausdehnung von 60 mm gemessen. Wie ist dieser Reflektor nach DIN EN 12680-1 einzustufen?
8 / 15
Welche Registriergrenze (KSR) ist nach DIN EN 12680-1 für ein Gussstück mit t = 80 mm bei einer ausgedehnten Anzeige einzuhalten?
9 / 15
Die Bestellung für ein Gussstück verweist auf DIN EN 12680-1, Gütestufe 2. Was bedeutet das für die Ultraschallprüfung?
10 / 15
Welcher der folgenden Gussfehler wird mit der Ultraschallprüfung nicht erfasst?
11 / 15
Welche der folgenden Frequenzen ist für die Prüfung von Gusseisen mit Lamellengraphit am besten geeignet?
12 / 15
Für ein stark schallschwächendes, austenitisches Gussstück soll die Echohöhenbewertung durchgeführt werden. Welche Methode eignet sich hierfür am besten?
13 / 15
Rückwandechos erreichen bei folgenden Verstärkungswerten dieselbe Bezugsscheibenhöhe (BSH); die Schallwege liegen über der dreifachen Nahfeldlänge: V1 = 12 dB bei s1 = 50 mm, V2 = 20 dB bei s2 = 100 mm. Wie groß ist der Schallschwächungskoeffizient α?
14 / 15
Bei welchem der folgenden Gießverfahren ist mit der rauesten und unebensten Oberfläche zu rechnen?
15 / 15
Worauf gehen große, flächenhafte, oberflächenparallele Trennungen in Blechen (z. B. Dopplungen) meistens zurück?
