Dürfen Anzeigen bei radialer Senkrechteinschallung (D = 24 mm, f = 2 MHz) in eine Welle (Ø = 1400 mm) aus Stahl mittels der AVG-Methode bewertet werden?

Muss der Außendurchmesser des Prüfgegenstandes in digitale Ultraschallprüfgeräte eingegeben werden?

Unter welcher Bedingung muss der Außendurchmesser des Prüfgegenstandes in digitale Ultraschallprüfgeräte eingegeben werden?

Wie lassen sich Empfindlichkeitsunterschiede messen, die bei der Prüfung auf Längsfehler zwischen halbem und ganzem Sprung an Rohrrundnähten auftreten?

Wie lassen sich Querfehler in Schweißnähten objektiv bewerten?

Wofür wird die „Bügeleisen-Technik“ eingesetzt?

Wie groß muss die Prüfflächenbreite (ab Decklage) mindestens sein für die Prüfung einer V-Naht mit t = 12 mm mit einem MWPK-70°-4 MHz (x = 13 mm, Prüfkopflänge = 27 mm)?

Welchen Vorteil bietet das Beschleifen einer Schweißnaht?

Welche Aussage trifft nach DIN EN ISO 16811 für die Vergleichslinienmethode (t = 15 mm) zu?

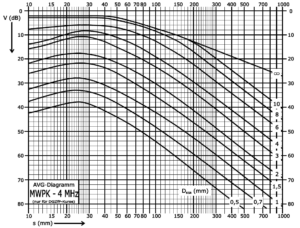

Welche Registrierverstärkung VR ist für DKSR = 1 mm erforderlich, wenn Vj = 20 dB mit einem MWPK-60°-4 MHz am konkaven Reflektor des K2 ermittelt wurde? (Hinweis: ΔVT = 4 dB)

Welcher Einschallwinkel eignet sich am besten zur Unterscheidung zwischen Formanzeigen und Rissen, die in der Wärmeeinflusszone von den Oberflächen einer unbeschliffenen V-Naht mit t = 12 mm ausgehen?

Welche Fehlerarten sollen in einer Schweißnaht nachgewiesen werden?

Wie viele Einschallungen sind für die objektive Prüfung einer Stumpfschweißnaht auf Längsfehler mindestens erforderlich?

Mit einem Winkelprüfkopf (α = 70°, x = 13 mm) wird im ganzen Sprung bei A' = 60 mm eine Anzeige aus der Decklage (20 mm breit) einer Stumpfschweißnaht mit t = 15 mm registriert. In welcher Position muss der Prüfkopf zur Unterscheidung von Form- und Fehleranzeige auf der gegenüberliegenden Seite angekoppelt werden, damit dieselbe Reflexionsstelle erfasst wird?

Wie lassen sich senkrecht zur Oberfläche verlaufende Fehler mit ausgeprägter Richtwirkung im Inneren einer Schweißnaht (t = 100 mm) nachweisen?

Welcher Einschallwinkel β und welche Prüffrequenz f sind bei ausreichendem Signal-Stör-Abstand zu bevorzugen, um senkrecht zur Oberfläche verlaufende Risse geringer Ausdehnung (DKSR < 6 mm) im Inneren einer Schweißnaht mit t = 30 mm nachzuweisen?
