Welche Koordinaten gehören zu der angegebenen Anzeige?

Gegeben:

• Prüfkopfstellung A1: A′ = 52 mm, s = 70 mm
• Wanddicke: t = 20 mm
• Prüfkopf: α = 60°, x = 17 mm

Welche Ursache kann die folgende Anzeige haben?

Gegeben:

• Prüfkopfstellung A2: A′ = 20 mm, s = 58 mm
• Wanddicke: t = 10 mm
• Prüfkopf: α = 70°, x = 13 mm

Welche Ursache ist für die angegebene Anzeige am wahrscheinlichsten?

Gegeben:

• Prüfkopfstellung A1: A′ = 44 mm, s = 57 mm
• Prüfkopfstellung A2: A′ = 40 mm, s = 58 mm
• Wanddicke: t = 15 mm
• Prüfkopf: α = 70°, x = 13 mm

Wie groß ist der verkürzte Projektionsabstand eines Reflektors, der bei einem Schallweg von 60 mm mit einem 70°-MWPK gefunden wird, wenn das x-Maß des Prüfkopfes 12 mm beträgt?

Wie groß muss die Mindestbreite der Prüffläche (Pfb) für einen MWPK bei x = 13 mm, α = 60° und einer Prüfkopflänge von 27 mm sein, wenn die Schweißnahtdicke t = 20 mm beträgt?

Wie kann zwischen Formanzeigen und Fehleranzeigen aus dem Bereich der Decklage einer Schweißnaht unterschieden werden?

Welcher Einschallwinkel eignet sich am besten, um Risse in der Decklage bzw. Wärmeeinflusszone (WEZ) einer Stumpfnaht von der Decklagenseite aus nachzuweisen?

Wie werden Echos bezeichnet, die von einer fehlerfreien Schweißnahtwurzel stammen?

Wie muss der Schallstrahl auf einen großen Flankenbindefehler treffen, damit dieser zuverlässig erkannt werden kann?

Worauf beziehen sich die Bezeichnungen „Querfehler“ und „Längsfehler“ bei Schweißnähten?

Welche Arten von Fehlern sollen bei einer Ultraschall-Volumenprüfung einer Schweißnaht erfasst werden?

Welche Bildschirmhöhe ergibt sich aus einer Anzeige von 30 % BSH, wenn die Verstärkung um 8 dB erhöht wird?

Von welcher Größe ist die Echohöhe unabhängig?

Wie muss die Verstärkung verändert werden, damit ein Echo von 20 % BSH auf 80 % BSH angehoben wird?

Wovon hängt die Festlegung der Registriergrenze bzw. Registrierungsschwelle ab?

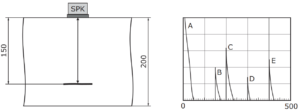

Für die folgende Frage gilt: Ein Aluminiumblock mit einer Wanddicke von t = 200 mm wird ultraschallgeprüft. Ein Reflektor befindet sich in einer Tiefe von 150 mm. Die Anzeigen A bis E sind im zugehörigen Bildschirmbild dargestellt.

Was stellt die Anzeige E dar?

Für die folgende Frage gilt: Ein Aluminiumblock mit einer Wanddicke von t = 200 mm wird ultraschallgeprüft. Ein Reflektor befindet sich in einer Tiefe von 150 mm. Die Anzeigen A bis E sind im zugehörigen Bildschirmbild dargestellt.

Wofür steht die Anzeige C?

Für die folgende Frage gilt: Ein Aluminiumblock mit einer Wanddicke von t = 200 mm wird ultraschallgeprüft. Ein Reflektor befindet sich in einer Tiefe von 150 mm. Die Anzeigen A bis E sind im zugehörigen Bildschirmbild dargestellt.

Welche Bedeutung hat die Anzeige B?

Für die folgende Frage gilt: Ein Aluminiumblock mit einer Wanddicke von t = 200 mm wird ultraschallgeprüft. Ein Reflektor befindet sich in einer Tiefe von 150 mm. Die Anzeigen A bis E sind im zugehörigen Bildschirmbild dargestellt.

Was ist der Anzeige A im Bildschirmbild zuzuordnen?

Für die folgende Frage gilt: Ein Aluminiumblock mit einer Wanddicke von t = 200 mm wird ultraschallgeprüft. Ein Reflektor befindet sich in einer Tiefe von 150 mm. Die Anzeigen A bis E sind im zugehörigen Bildschirmbild dargestellt.

Welche Anzeige ist mit D gekennzeichnet?
