MT 1+2 - praktische Anwendung

1 / 25

Welcher der folgenden Werte entspricht einer magnetischen Feldstärke von 10 A/cm?

1 kA/m

0,1 A/m

10 kA/m

Alle genannten Werte sind gleichwertig.

2 / 25

Welcher Zusammenhang zwischen Stromrichtung, Feldrichtung und Fehlerorientierung ist für einen optimalen Fehlernachweis maßgeblich?

Stromrichtung und Fehlerrichtung sollten möglichst gleich orientiert sein.

Feldrichtung und Fehlerrichtung sollten gleich orientiert sein.

Stromrichtung und Feldrichtung müssen gleich orientiert sein.

Strom-, Feld- und Fehlerrichtung müssen für einen optimalen Nachweis identisch orientiert sein.

3 / 25

Was wird unter dem Begriff Remanenz verstanden?

Eine hohe Permeabilität des Werkstoffs nach der Entmagnetisierung

Der nach dem Abschalten des äußeren Magnetfeldes im Werkstoff verbleibende Restmagnetismus

Eine niedrige Koerzitivfeldstärke nach erfolgter Magnetisierung

Eine geringe Permeabilität während der Magnetisierung

4 / 25

Welche Wirkung haben zwei parallel angeordnete, in gleicher Richtung stromdurchflossene Leiter bei der Prüfung der Decklage einer Schweißnaht aufeinander?

Die erzeugten Magnetfelder schwächen sich gegenseitig.

Die Magnetfelder verstärken sich gegenseitig.

Die beiden Leiter beeinflussen sich hinsichtlich des Magnetfeldes nicht.

Die Wirkung hängt ausschließlich von Stromstärke und Stromart ab und kann deshalb sowohl verstärkend als auch abschwächend sein.

5 / 25

Welche der dargestellten Feldverteilungen ist korrekt beschrieben?

Bild 1 zeigt die Feldverteilung eines Handmagneten mit Gleichfeld.

Bild 2 stellt die Feldverteilung eines Handmagneten unabhängig von der verwendeten Feldart korrekt dar.

Bild 3 zeigt die Feldverteilung eines speziellen Handmagneten für die kombinierte Prüfung.

Bild 4 zeigt die korrekte Feldverteilung eines Handmagneten mit Gleichfeld.

6 / 25

Mit welcher der dargestellten Elektrodenanordnungen kann ein Querfehler im Prüfbereich normgerecht am besten erkannt werden?

Nur Bild 1

Nur Bild 2

Nur die Bilder 2 und 3

Nur die Bilder 3 und 4

7 / 25

Welche der dargestellten Elektrodenanordnungen ermöglicht den normgerechten Nachweis eines Längsfehlers im Prüfbereich am besten?

Nur Bild 1

Nur die Bilder 1 und 2

Nur die Bilder 2 und 3

Nur Bild 4

8 / 25

Warum wird bei der Magnetpulverprüfung eine Kontrastfarbe auf die Prüfoberfläche aufgebracht?

Weil sie das magnetische Streufeld verstärkt und dadurch die Anzeige verbessert.

Um den Kontrast bei fluoreszierendem Prüfmittel zu erhöhen.

Um die Anzeige dauerhaft auf dem Prüfgegenstand zu fixieren.

Um den Kontrast bei Verwendung eines schwarzen Prüfmittels zu verbessern.

9 / 25

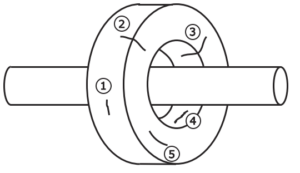

Mit welcher Magnetisierungsart können die in der Abbildung mit 2 und 3 bezeichneten Fehler nachgewiesen werden?

Mit einem durch das Prüfstück geführten Leiter

Durch Felddurchflutung mit einem Handmagneten

Durch Felddurchflutung mit einem anliegenden Leiter

Die bezeichneten Fehler können mit keiner Magnetisierung nachgewiesen werden.

10 / 25

Welche Mindestbestrahlungsstärke sollte bei der Prüfung vorliegen?

500 lx

100 W/m²

1.000 µW/cm²

0,4 kA/m

11 / 25

Welche Maßnahmen sind bei der Vorbereitung einer Schweißnaht für die Magnetpulverprüfung erforderlich?

Vorhandener Zunder muss entfernt werden.

Ein loser oder zu dicker Farbanstrich ab 50 µm muss entfernt werden.

Schweißspritzer müssen entfernt werden.

Vorhandener Zunder muss entfernt werden, ein loser oder zu dicker Farbanstrich ab 50 µm muss entfernt werden und Schweißspritzer müssen entfernt werden.

12 / 25

Bei welchem Magnetisierungsverfahren ist mit einem Skineffekt zu rechnen?

Bei der Jochmagnetisierung mit einem Permanentmagneten

Bei einer Gleichstromdurchflutung mit aufgesetzten Elektroden

Bei Wechselstrom und einem durch das Prüfstück geführten Leiter

Ausschließlich bei einer kombinierten Prüfung

13 / 25

Bei welchem der folgenden Magnetisierungsverfahren können Zündstellen entstehen?

Felddurchflutung mit einem Handmagneten

Stromdurchflutung mit aufgesetzten Elektroden

Induktionsdurchflutung

Die Verfahren Stromdurchflutung mit aufgesetzten Elektroden und Induktionsdurchflutung können zu Zündstellen führen.

14 / 25

Welche Werkstoffgruppe lässt sich besonders gut magnetisieren?

Gehärtete Kohlenstoffstähle

Un- bzw. niedriglegierte Stähle

Austenitische Stähle

Sämtliche Metalle

15 / 25

Welche der dargestellten Elektrodenanordnungen eignet sich für den normgerechten Nachweis eines Querfehlers im Prüfbereich?

Nur bei den Bildern 1 und 2

Nur bei den Bildern 2 und 3

Nur bei den Bildern 1 und 3

Nur bei Bild 1

16 / 25

Welche Fehlerorientierung lässt sich mit einem Handmagneten bei der Felddurchflutung optimal nachweisen?

Fehler, die in Richtung des Magnetfeldes verlaufen

Fehler quer zur Stromrichtung

Sowohl Fehler, die in Richtung des Magnetfeldes verlaufen als auch Fehler quer zur Stromrichtung

Keine der genannten Möglichkeiten

17 / 25

Wie ist die Richtung des Magnetfeldes im Inneren einer langen, stromdurchflossenen Spule?

Im Wesentlichen parallel zur Längsachse der Spule

Quer zur Spulenachse

Kreisförmig um die Spulenachse

Im Inneren der Spule existiert kein Magnetfeld; Feldlinien treten ausschließlich außerhalb auf.

18 / 25

Welcher Mindestwinkel sollte zwischen der Orientierung eines Fehlers und der Richtung des Magnetfeldes eingehalten werden?

0°

15°

30°

90°

19 / 25

Welchen Zweck hat die kombinierte Magnetisierungstechnik?

Sie ermöglicht eine sichere Aussage über die Art des vorhandenen Fehlers.

Sie ermöglicht eine eindeutige Bestimmung des Fehlertyps.

Sie ermöglicht eine Bestimmung der Fehlergröße.

Durch eine Bespülung können Anzeigen unabhängig von ihrer Orientierung erfasst werden.

20 / 25

Bei welcher der dargestellten Elektrodenanordnungen kann ein Längsfehler im vorgesehenen Prüfbereich normgerecht nachgewiesen werden?

Nur bei den Bildern 1 und 2

Nur bei den Bildern 2 und 3

Nur bei den Bildern 1 und 3

Nur bei Bild 1

21 / 25

Welche der genannten Fehlerarten stellt bei gleicher Querschnittsschwächung für ein dynamisch beanspruchtes Bauteil die größte Gefahr dar?

Ein Riss

Eine Pore

Eine Korrosionsmulde

Alle genannten Fehler sind hinsichtlich ihrer Gefährlichkeit gleich zu bewerten.

22 / 25

Kann ein elektrischer Leiter von einem Magnetfeld umgeben sein?

Ja, jedoch nur wenn Wechselstrom fließt.

Ja, jedoch nur bei Gleichstrom.

Ja, unabhängig davon, welche Stromart verwendet wird.

Ja, allerdings nur bei einem ferromagnetischen Leiter.

23 / 25

Was versteht man bei der Magnetpulverprüfung unter einer „relevanten Anzeige“?

Eine Anzeige, die gerade noch mit bloßem Auge erkannt werden kann

Eine Anzeige, die nach den anzuwendenden Regelwerken registriert bzw. dokumentiert werden muss

Eine andere Bezeichnung für eine Scheinanzeige

Eine spezielle Anzeige, die nur auf der Decklagenseite einer Schweißnaht auftreten kann

24 / 25

Welche der folgenden Werkstoffgruppen wird von einem Magneten angezogen?

Eisen, Aluminium und Kupfer

Kobalt, Nickel und Titan

Alle Stähle sowie Nickel und Kobalt

Nickel, Eisen und Kobalt

25 / 25

Darf ein Handmagnet bei einer beschädigten äußeren Isolierung des Anschlusskabels weiter zur Prüfung eingesetzt werden?

Ja, sofern die beschädigte Stelle mit Isolierband provisorisch geschützt wird.

Ja, wenn zusätzlich ein Trenntransformator verwendet wird.

Nein. Das Gerät muss zunächst fachgerecht durch eine dafür qualifizierte Person instand gesetzt werden.

Nein. Das Gerät muss in jedem Fall zur Reparatur an den Hersteller geschickt werden.
