Welche Technik ist bei der Gefügeprüfung ferromagnetischer Bauteile zu bevorzugen, wenn der Prüfprozess nicht zeitkritisch ist?

Für ein Bauteil mit Ø = 80 mm ist ein Wicklungsfüllungsgrad von η ≥ 0,5 gefordert. Welchen Durchmesser darf die Außendurchlaufspule dabei höchstens haben?

Wie sollte der Wicklungsfüllungsgrad bei der Gefügeprüfung mit einer Außendurchlaufspule gewählt werden?

Ferromagnetische Werkstücke sollen nach der Wärmebehandlung in drei Gruppen sortiert werden: zu hart, zu weich und Härte im zulässigen Toleranzbereich. Welche Aussage trifft zu?

14. Ein Aluminiumblech mit einer Wanddicke von t = 1,2 mm und einer Leitfähigkeit von σ = 32 MS/m soll auf Wanddickenminderungen untersucht werden. Wie lautet die Formel zur Berechnung der Prüffrequenz, und welche Frequenz ist einzustellen?
f = 503² / (σ · µr · t²) = 503² / (32 · 1 · (1,2 mm)²) = 5,5 kHz

Wie sollte die Frequenz für die Restwanddickenmessung gewählt werden?

Welchen Einfluss hat die Temperatur bei der Leitfähigkeitsmessung an Bauteilen aus Messing?

Wodurch können die Ergebnisse einer Leitfähigkeitsmessung verfälscht werden?

Welche Aussage zum Abstand des Sensors zum Bauteil ist richtig?

Welche Spulenschaltung wird üblicherweise für die Leitfähigkeitsmessung verwendet?

Welche Aussage zur Leitfähigkeitsmessung ist zutreffend?

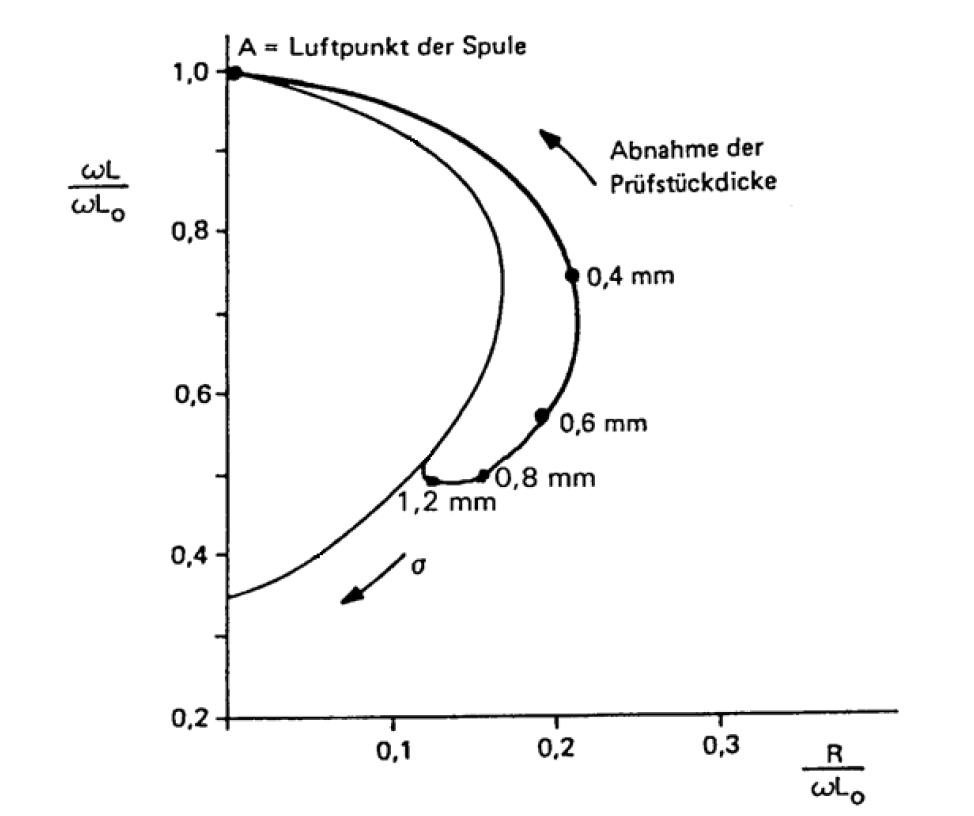

Ein Diagramm zeigt die Impedanzebene mit der Ordinate ωL/ωL₀ und der Abszisse R/ωL₀. Eingezeichnet ist eine Kurve, die vom „Luftpunkt der Spule“ (A) ausgehend mit abnehmender Prüfstückdicke verläuft (markierte Werte: 0,4 mm, 0,6 mm, 0,8 mm, 1,2 mm); ein Pfeil kennzeichnet die Richtung zunehmender Leitfähigkeit σ.

Was stellt dieses Diagramm dar?

Für die Messung der elektrischen Leitfähigkeit gilt eine bestimmte Regel. Wie lautet sie?

Für ein Bauteil mit einer Leitfähigkeit von σ = 26 MS/m, einer Wanddicke von t = 3 mm und einer relativen Permeabilität von µr = 1: Mit welcher Frequenz sollte die wanddickenunabhängige Leitfähigkeitsmessung durchgeführt werden?

Für ein Bauteil mit einer Leitfähigkeit von σ = 12 MS/m, einer Wanddicke von t = 3 mm und einer relativen Permeabilität von µr = 10: Mit welcher Frequenz sollte die Leitfähigkeitsmessung durchgeführt werden?

Welche Mindestdicke sollte ein ebenes Blech bei der Leitfähigkeitsmessung aufweisen, damit das Ergebnis als unabhängig von der Wanddicke gelten kann?

Nach welcher Formel lässt sich die Standardeindringtiefe näherungsweise berechnen, wenn die Leitfähigkeit σ in MS/m eingesetzt wird?

Welche Aussage zur Messung der elektrischen Leitfähigkeit trifft zu?
