Bei welcher Prüffrequenz beträgt die Standardeindringtiefe ungefähr δ ≈ 15 mm?

Vorgaben:

Eine Messingstange mit einer elektrischen Leitfähigkeit von σ = 27 MS/m und einem runden Durchmesser von DP = 30 mm wird mit einem Außendurchlaufsensor mit DS = 32 mm im Rahmen einer Gefügeprüfung untersucht.

Für die Mehrfrequenzprüfung sind 8 Prüffrequenzen zwischen fmin = 16 Hz und fmax = 16 kHz eingestellt.

Wie groß ist die Prüftiefe bei einer Frequenz von f = 16 kHz, wenn eine Beeinflussung des Messsignals bis zur fünften Standardeindringtiefe nachweisbar ist?

Vorgaben:

Eine Messingstange mit einer elektrischen Leitfähigkeit von σ = 27 MS/m und einem runden Durchmesser von DP = 30 mm wird mit einem Außendurchlaufsensor mit DS = 32 mm im Rahmen einer Gefügeprüfung untersucht.

Für die Mehrfrequenzprüfung sind 8 Prüffrequenzen zwischen fmin = 16 Hz und fmax = 16 kHz eingestellt.

Welcher Füllgrad wird bei der vorgegebenen Anordnung erreicht?

Vorgaben:

Eine Messingstange mit einer elektrischen Leitfähigkeit von σ = 27 MS/m und einem runden Durchmesser von DP = 30 mm wird mit einem Außendurchlaufsensor mit DS = 32 mm im Rahmen einer Gefügeprüfung untersucht.

Für die Mehrfrequenzprüfung sind 8 Prüffrequenzen zwischen fmin = 16 Hz und fmax = 16 kHz eingestellt.

Welcher Spulendurchmesser ist erforderlich, um einen Füllgrad von η = 0,5 zu erreichen?

Vorgaben:

Eine Messingstange mit einer elektrischen Leitfähigkeit von σ = 27 MS/m und einem runden Durchmesser von DP = 30 mm wird mit einem Außendurchlaufsensor mit DS = 32 mm im Rahmen einer Gefügeprüfung untersucht.

Für die Mehrfrequenzprüfung sind 8 Prüffrequenzen zwischen fmin = 16 Hz und fmax = 16 kHz eingestellt.

Welchen Spulendurchmesser müsste man verwenden, um einen Füllgrad von η > 1 zu erhalten?

Vorgaben:

Eine Messingstange mit einer elektrischen Leitfähigkeit von σ = 27 MS/m und einem runden Durchmesser von DP = 30 mm wird mit einem Außendurchlaufsensor mit DS = 32 mm im Rahmen einer Gefügeprüfung untersucht.

Für die Mehrfrequenzprüfung sind 8 Prüffrequenzen zwischen fmin = 16 Hz und fmax = 16 kHz eingestellt.

Ist es bei einer Gefügeprüfung relevant, wie das Bauteil innerhalb der Spule positioniert ist?

Wie verändert sich die Wirbelstromdichte in einer bestimmten Materialtiefe, wenn die Permeabilität abnimmt?

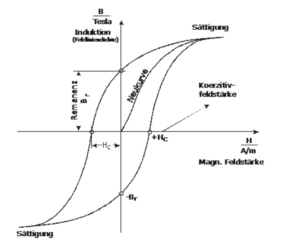

Welcher Zustand auf der Hysteresekurve muss vermieden werden, wenn die Permeabilität als Messgröße verwendet wird?

Welchen wesentlichen Vorteil bietet die Mehrfrequenztechnik gegenüber der Einfrequenztechnik bei der Gefügeprüfung ferromagnetischer Bauteile?

Wie stark beeinflussen Temperaturschwankungen bei der Gefügeprüfung ferromagnetischer Bauteile die Messgröße Permeabilität?

Bei welcher der dargestellten Ortskurven für die Leitfähigkeit sind die Metalle in der korrekten Reihenfolge bezeichnet?

Was ist bei der Durchführung einer Leitfähigkeitsmessung zu beachten?

Welche Sensortypen bzw. Sensorschaltungen eignen sich für die Messung der elektrischen Leitfähigkeit?

Welche Einflüsse können dazu führen, dass die elektrische Leitfähigkeit von Kupfer abnimmt?

Welches Signal-Rausch-Verhältnis sollte bei der Gefügeprüfung für eine zuverlässige Bewertung erreicht werden?

Wie viele Justierstücke werden für eine Gefügeprüfung benötigt?

Das Gerätesystem wurde vor Beginn der Prüfung justiert. Nach Produktionsbeginn sinkt die Temperatur kontinuierlich von 80 °C auf 20 °C. Welche Aussage trifft zu?

Welche Standardeindringtiefe wird bei einer Prüffrequenz von 512 Hz erreicht?

Vorgabe:

Kupferstäbe mit einem runden Querschnitt von Ø 26 mm und einer elektrischen Leitfähigkeit von σ = 54 MS/m werden mithilfe eines Außendurchlaufsensors mit Ø 32 mm im Rahmen einer Mehrfrequenzprüfung hinsichtlich ihrer Gefügeeigenschaften untersucht.

Verwendet werden die Prüffrequenzen 32 Hz, 128 Hz, 512 Hz und 2048 Hz.

Bei welcher der angegebenen Frequenzen wird die größte Eindringtiefe erzielt?

Vorgabe:

Kupferstäbe mit einem runden Querschnitt von Ø 26 mm und einer elektrischen Leitfähigkeit von σ = 54 MS/m werden mithilfe eines Außendurchlaufsensors mit Ø 32 mm im Rahmen einer Mehrfrequenzprüfung hinsichtlich ihrer Gefügeeigenschaften untersucht.

Verwendet werden die Prüffrequenzen 32 Hz, 128 Hz, 512 Hz und 2048 Hz.

Welcher Füllgrad η ergibt sich bei dieser Anordnung?

Vorgabe:

Kupferstäbe mit einem runden Querschnitt von Ø 26 mm und einer elektrischen Leitfähigkeit von σ = 54 MS/m werden mithilfe eines Außendurchlaufsensors mit Ø 32 mm im Rahmen einer Mehrfrequenzprüfung hinsichtlich ihrer Gefügeeigenschaften untersucht.

Verwendet werden die Prüffrequenzen 32 Hz, 128 Hz, 512 Hz und 2048 Hz.
