ET-1 (Teil 3)

1 / 18

Welche Eigenschaften sollte ein Vergleichskörper für die Einstellung der Prüfempfindlichkeit besitzen?

Seine elektrische Leitfähigkeit sollte möglichst der des Prüfgegenstandes entsprechen.

Eine um 10 % IACS geringere Leitfähigkeit als beim Prüfgegenstand wäre ebenfalls zulässig.

Eine um 10 % IACS höhere Leitfähigkeit als beim Prüfgegenstand wäre ebenfalls zulässig.

Die elektrische Leitfähigkeit spielt hier keine Rolle.

2 / 18

Wann ist eine Funktionskontrolle der Prüfausrüstung durchzuführen?

Zu Beginn und am Ende einer Prüfung bzw. nach einer vom Prüfer festgelegten Zeit ohne relevante Anzeigen

Zu Beginn und am Ende einer Prüfung bzw. nach dem Austausch von Teilen der Prüfausrüstung

Zu Beginn und am Ende einer Prüfung bzw. nach einem Wechsel des Akkus des Wirbelstromgerätes

Zu Beginn und am Ende einer Prüfung bzw. bei einer Veränderung der Tagestemperatur

Bei allen genannten Zeitpunkten und Veränderungen

3 / 18

Von welcher Größe hängt unter anderem die Einstellung des Filters ab?

Von der Prüfgeschwindigkeit

Von der Prüffrequenz

Von der Erfahrung des Prüfers

Von der Vorverstärkung

4 / 18

Was ist bei einer Prüfung mit Differenzsensor und Y-t-Darstellung zu berücksichtigen?

Die Phasenlage in der X-Y-Darstellung spielt keine Rolle.

Das Signal in der X-Y-Darstellung sollte ungefähr senkrecht ausgerichtet sein.

Durch diese Darstellung geht die Phaseninformation verloren.

Das Signal in der X-Y-Darstellung sollte ungefähr senkrecht ausgerichtet sein UND die Phaseninformation geht durch diese Darstellung verloren.

5 / 18

Welche Prüffrequenz sollte der Generator bei einer Oberflächenrissprüfung bereitstellen?

Eine hohe Frequenz von mehr als 300 kHz

Immer exakt 100 kHz

Eine niedrige Frequenz von weniger als 1.000 Hz

Eine Frequenz zwischen 10 Hz und 10 MHz

6 / 18

Was ist beim Einsatz eines Rotiersensors unter anderem zu berücksichtigen?

Die Anordnung der Messspulen des Differenzsystems muss zur Richtung des nachzuweisenden Fehlers passen.

Die Drehrichtung des Rotors muss berücksichtigt werden.

Zwischen Sensor und Prüfgegenstand darf keinerlei Luftspalt vorhanden sein.

Die Anordnung der Messspulen des Differenzsystems muss zur Richtung des nachzuweisenden Fehlers passen UND Die Drehrichtung des Rotors muss berücksichtigt werden.

7 / 18

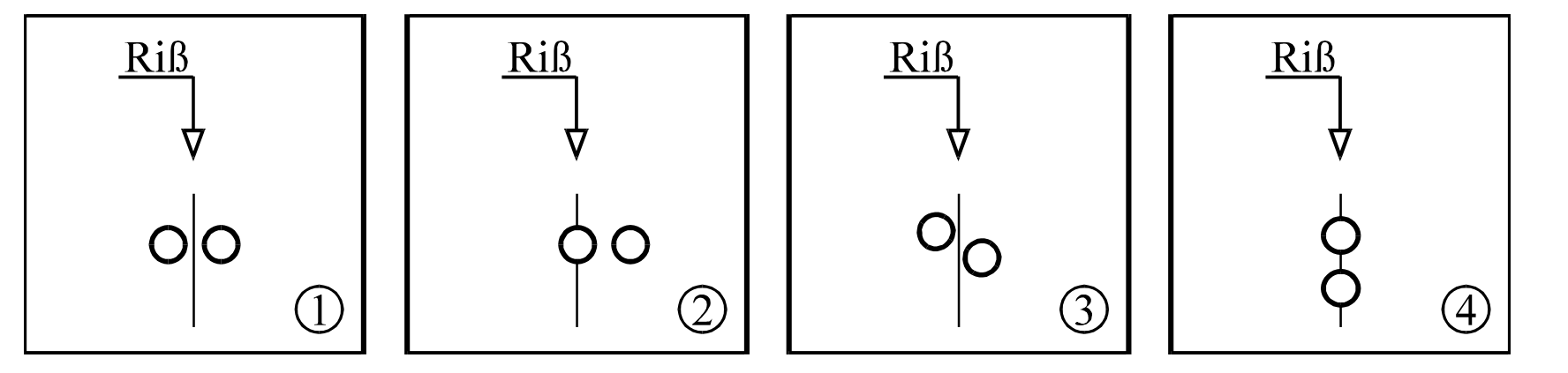

Bei welchen Positionen liefert ein Differenzsystem während einer statischen Prüfung einen Signalwert von Null?

Bei den Positionen 2 und 3

Bei den Positionen 1 und 4

Bei den Positionen 1, 3 und 4

Ausschließlich bei Position 1

8 / 18

Welche Größe wird bei der Prüfung auf Oberflächenrisse messtechnisch erfasst?

Integrale Leitfähigkeit

Integrale Permeabilität

Partielle Leitfähigkeit

Partielle Permeabilität

9 / 18

Welche Veränderung ist bei einer Verringerung des Abstands zwischen Sensor und Prüfoberfläche bei der Oberflächenrissprüfung zu beobachten?

Der Anzeigepunkt bewegt sich nach links und die Amplitude des Risssignals wird größer.

Der Anzeigepunkt bewegt sich nach rechts und die Amplitude des Risssignals nimmt zu.

Der Anzeigepunkt bewegt sich nach links und die Amplitude des Risssignals nimmt ab.

Der Anzeigepunkt bewegt sich nach rechts und die Amplitude des Risssignals nimmt ab.

10 / 18

Welche Arten von Belastungen können zur Rissbildung führen?

Zug- und Druckbelastungen

Biege- und Scherbelastungen

Dynamische Torsionsbelastungen

Alle genannten Belastungsarten können Risse verursachen.

11 / 18

Unter welcher Voraussetzung kann ein Sprödbruch auftreten?

Das Werkstück wird ausschließlich innerhalb des reversiblen Bereichs belastet.

Das Werkstück wird unterhalb des reversiblen Bereichs belastet.

Ein nicht duktiles Werkstück wird über den reversiblen Bereich hinaus belastet.

Ein duktiles Werkstück wird über den reversiblen Bereich hinaus belastet.

12 / 18

Welche Maßnahme führt zu einer größeren Standard-Eindringtiefe der Wirbelströme?

Erhöhung der elektrischen Leitfähigkeit

Verringerung der Wanddicke

Verringerung der Prüffrequenz

Erhöhung der Permeabilität

13 / 18

Wie verändert sich die Wirbelstromdichte an der Oberfläche, wenn die Permeabilität des Werkstoffs abnimmt?

Die Wirbelstromdichte nimmt ebenfalls ab.

Die Wirbelstromdichte steigt an.

Die Wirbelstromdichte bleibt unverändert.

Die Wirbelstromdichte wird ausschließlich durch die Frequenz bestimmt.

14 / 18

Unter welcher Voraussetzung kommt es zu einer Phasenverschiebung zwischen Strom und Spannung?

Wenn ein Gleichstrom durch einen ohmschen Widerstand fließt

Wenn eine Gleichspannung an einem ohmschen Widerstand anliegt

Wenn ein Wechselstrom durch Spulen fließt

Wenn alle Aussagen zutreffen

15 / 18

Unter welcher Bedingung weisen ferromagnetische Werkstoffe eine relative Permeabilität von etwa µr ≈ 1 auf?

Bei Temperaturen von mindestens 769 °C

Bei Temperaturen von höchstens 769 °C

Unter keinen Umständen

Bei Temperaturen deutlich oberhalb der Curietemperatur

16 / 18

Welche Einschränkung besteht hinsichtlich des Prüfbereichs bei der Wirbelstromprüfung?

Die verwendete Prüffrequenz muss grundsätzlich über 10 Hz liegen.

Das prüfbare Volumen ist im Wesentlichen auf den oberflächennahen Bereich begrenzt.

Die Permeabilität des Werkstoffs darf dessen Leitfähigkeit nicht überschreiten.

Die Tiefe eines Fehlers muss größer sein als die Wanddicke des Bauteils.

17 / 18

Welche Aussage über die Wirbelstromprüfung ist zutreffend?

Mit Wirbelströmen können gezielt Fehler in ferromagnetischen Werkstoffen erzeugt werden.

Eine Bestimmung der Risstiefe ist mit Wirbelstrom grundsätzlich immer möglich.

Die Wirbelstromprüfung ist ein vergleichendes Prüfverfahren.

Eine Schichtdickenmessung ist mit dem Wirbelstromverfahren nicht möglich.

18 / 18

Für welche Mess- bzw. Prüfaufgabe wird die Wirbelstromprüfung eingesetzt?

Zur Bestimmung der Permeabilität ferromagnetischer Bauteile

Zum Nachweis von Rissen in elektrisch leitfähigen Bauteilen

Zur Messung der elektrischen Stromstärke

Zur Messung der elektrischen Spannung
